Mikrotik proporciona una herramienta muy fácil de configurar y que nos puede servir de ayuda para controlar, de una forma gráfica, los recursos del router como pueden ser la memoria, cpu, disco, etc. o el tráfico de las diferentes interfaces.
⚠️ La presente publicación se ha realizado sobre un router Mikrotik AX³3 y la versión 7.11.2 de RouterOS
Configuración

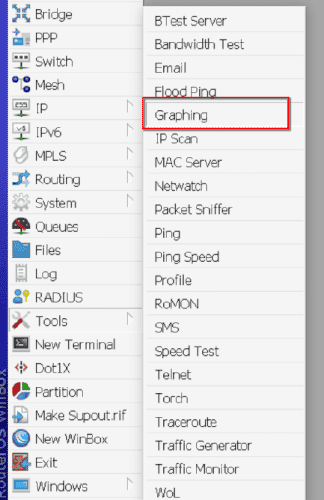

En el menú Tools -> Graphing
En las diferentes pestañas vamos añadiendo los elementos que queremos que aparezcan los gráficos que se van a generar.

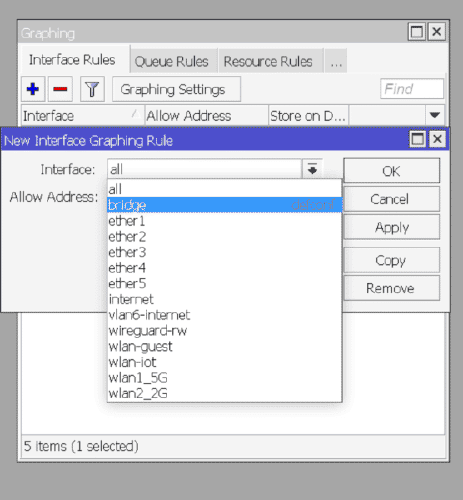

Por ejemplo en la pestaña Imterface Rules pulsando el icono + azul añadimos las interfaces que nos interese auditar.
Tenemos la opción de guardar los datos en el disco del roter, de esta forma no perderemos los datos en caso de que el router se apaque o reinicie

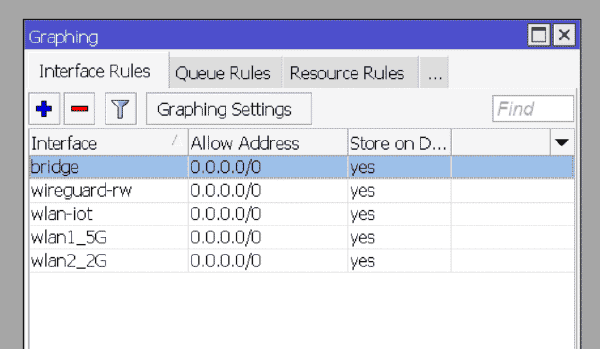

Yo estoy interesado en ver los gráficos de las siguientes interfaces.
Si también quieres ver los gráficos de memoria, cpu y disco, lo haremos añadiendo un elemento en la pestaña Resource Rules
Visualizar Gráficos
Para poder visualizar los gráficos, desde un navegador web introducimos la dirección IP del router

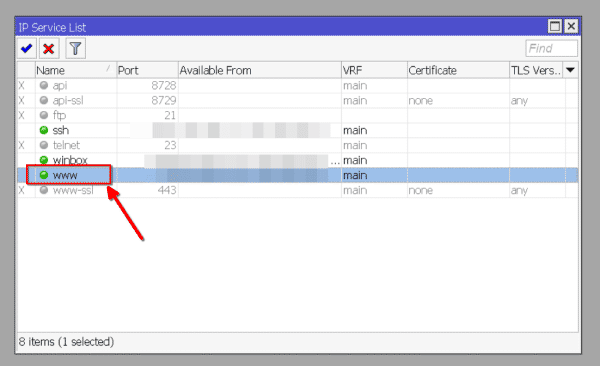

🗨️ Has de temer habilitado el servicio web en el router
Introducimos nuestras credenciales de acceso y hacemos clic en el icono Graphs

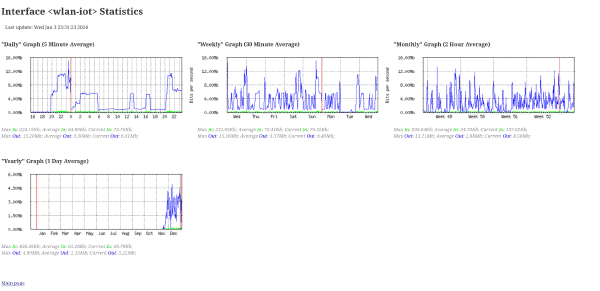

En la página que aparece tan solo deberemos de ir haciendo clic en los diferentes enlaces para visualizar los gráficos
Espero que te haya gustado, pasa un gran día 🐧
