Ya he escrito varios artículos sobre como recolectar métricas con Grafana, y aunque lo explicado en este artículo está orientado a la instalación en un NAS de Synology también lo puedes aplicar a cualquier servidor o máquina con GNU/Linux instalado, ya que el despliegue del stack Telegraf + Influx + Grafana (TIG) lo voy realzar mediante docker-compose
Repasando conceptos
Antes de empezar es bueno recordar lo que hace cada elemento de nuestro despliegue
Grafana
Grafana es una plataforma de código abierto para el monitoreo, análisis y visualización de datos que viene con un servidor web que permite acceder a él desde cualquier lugar.
En la interfaz web, los usuarios pueden crear tableros para representar métricas a lo largo del tiempo.
Telegraf
Es un agente que se encarga de recolectar las diferentes métricas y enviarlas a la base de datos Influxdb. Mediante su fichero de configuración puede configurar que métricas recoger o bien utilizar plugins.
Influxdb
Es la base de datos donde almacenaremos las métricas
SNMP
También hago uso del protocolo simple de administración de red o SNMP (del inglés Simple Network Management Protocol) es un protocolo que facilita el intercambio de información de administración entre dispositivos de red.
Preparando el entorno
Estructura
Antes de nada debemos crear una serie de carpetas donde se irán desplegando los contenedores con sus respectivas configuraciones y datos.

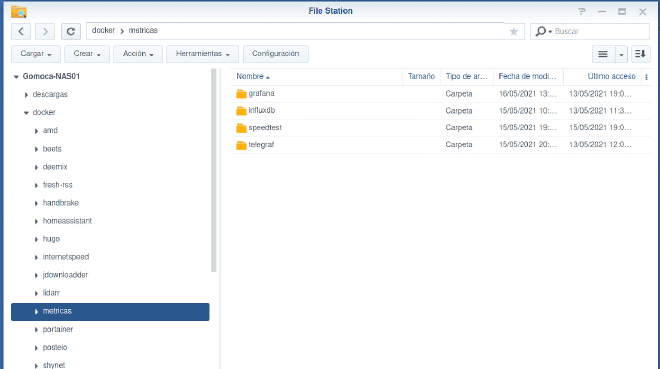

Yo he creado una carpeta llamada métricas y dentro de esta, una carpeta por cada elemento del stack TIG
Red
Podemos crear la red a utilizar por TIG y configurar el fichero dcker compose para que use esa red o bien crearla al mimo tiempo que desplegamos el stack, si eliges esta última forma te puedes saltar este paso

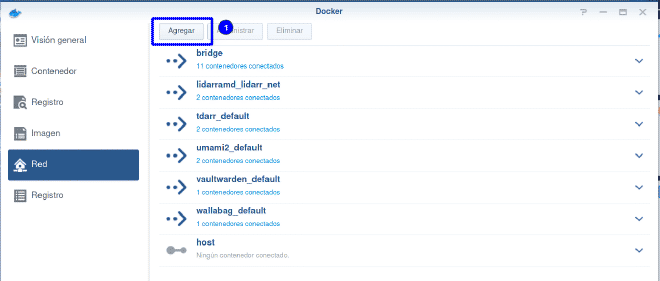

Desde la aplicación Docker en la sección de Red hacemos clic en Agregar

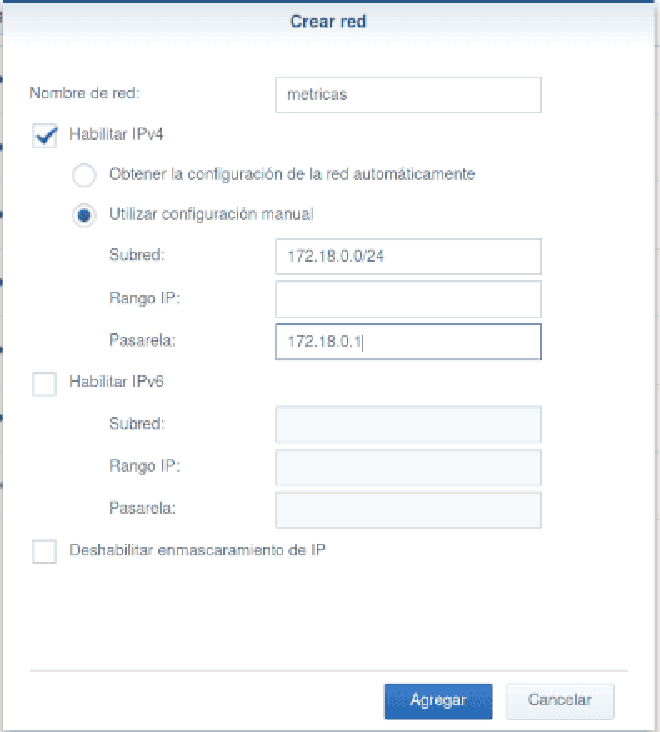

Eliges un nombre para la nueva red y el tramo de red que vas a utilizar para los contenedores.

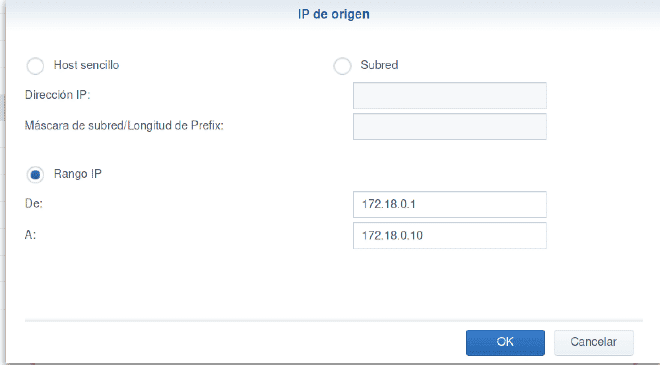

Si tienes activado el cortafuegos debes de dar acceso a tu NAS a la nueva red
Telegraf
Antes de arrancar Telegraf debemos de crear el fichero de configuración lo puedes generar totalmente limpio o puedes crearlo manualmente
Automáticamente
Para ello debes de conectarte vía SSH al NAS Synology y ejecutar:
docker run --rm telegraf telegraf config > telegraf.conf
Este sería un archivo limpio, ahora según sobre que dispositivo deseemos recolectar las métricas tendrás que añadir o configurar el fichero para de tu dispositivo.
Manualmente

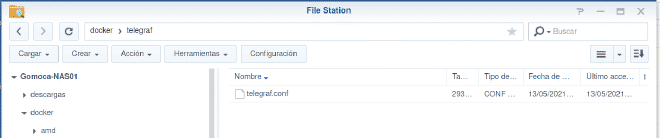

En la carpeta donde se desplegará telegraf descarga y copia el fichero telegraf.conf, cambia xxx.xxx.xxx.xxx, por la dirección IP de los equipos a supervisar (tu NAS, router, etc), si vas a supervisar varios equipos, las direcciones IP han de ir separadas por comas :
Influxdb
Los datos para la creación y configuración de la base de datos los editamos en el fichero docker-compose.yml
Servidor SNMP

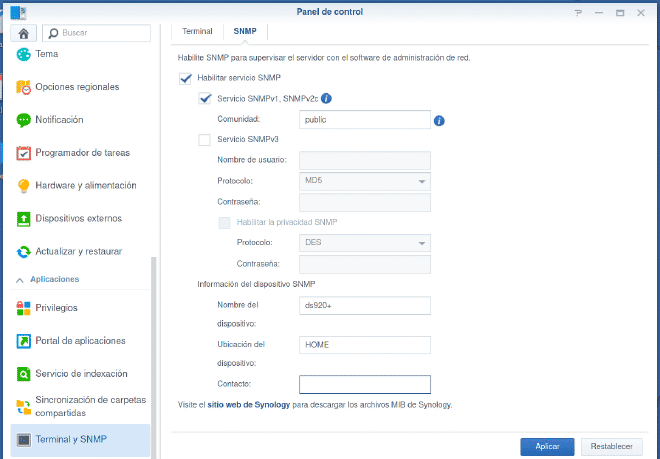

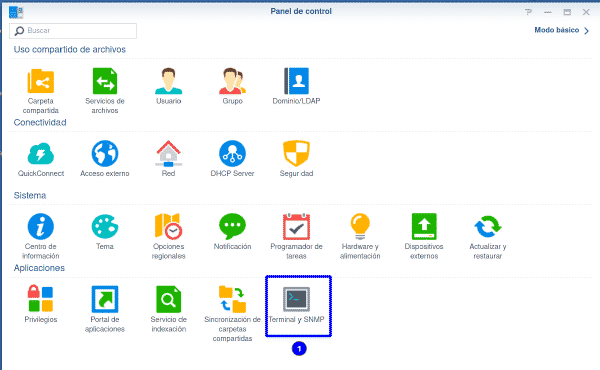

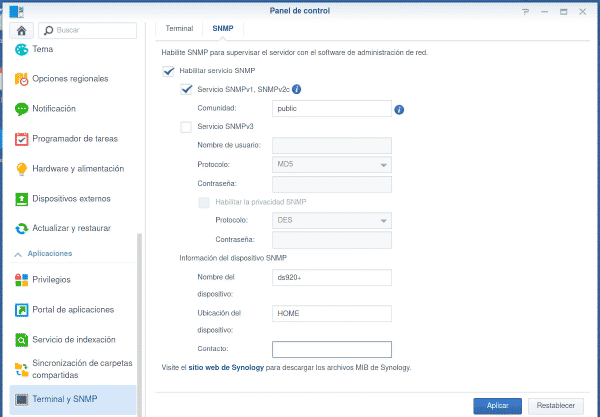

Activaremos el servidor SNMP para recopilar las métricas del NAS
Si tienes un router Synology actívalo también
Fichero docker-compose.yml
Una vez terminada la configuración previa veremos nuestro fichero docker-compose.yalm y desplegamos nuestro stack
version: '2.1'
services:
influxdb:
image: influxdb:1.8
container_name: influxdb
networks:
- métricas
environment:
- INFLUXDB_DB=nas_telegraf
- INFLUXDB_ADMIN_USER=admin
- INFLUXDB_ADMIN_PASSWORD=admin
- INFLUXDB_USER=nas_telegraf
- INFLUXDB_USER_PASSWORD=nas_telegraf
- INFLUXDB_HTTP_AUTH_ENABLED=true
ports: # Optionnel
- 8086:8086 # Optionnel
volumes:
- /volume1/docker/métricas/influxdb:/var/lib/influxdb
restart: unless-stopped
grafana:
image: grafana/grafana
container_name: grafana
networks:
- métricas
volumes:
- /volume1/docker/métricas/grafana:/var/lib/grafana
user: "1026" # Optionnel
ports:
- 3000:3000
depends_on:
- telegraf
- influxdb
restart: unless-stopped
telegraf:
image: telegraf
container_name: telegraf
networks:
- métricas
ports: # Optionnel
- 8125:8125 # Optionnel
- 8092:8092/udp # Optionnel
- 8094:8094 # Optionnel
depends_on:
- influxdb
volumes:
- /volume1/docker/métricas/telegraf/telegraf.conf:/etc/telegraf/telegraf.conf:ro
- /usr/share/snmp/mibs:/usr/share/snmp/mibs:ro
- /var/run/docker.sock:/var/run/docker.sock:ro
restart: unless-stopped
networks:
métricas:
external: true
Gafana
Accederemos a la interfaz web de Grafana en la dirección http://IP_NAS:3000/
Las credenciales de acceso la primera vez son admin/admin
Origen de datos

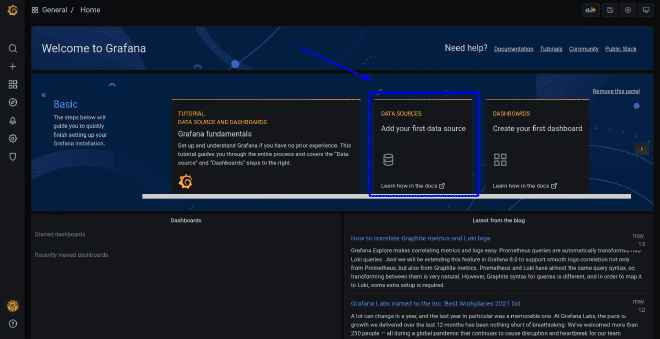

Lo primero que debemos de configurar en Grafana es el origen de los datos para realizar las gráficas, para ello hacemos clic en DataSources

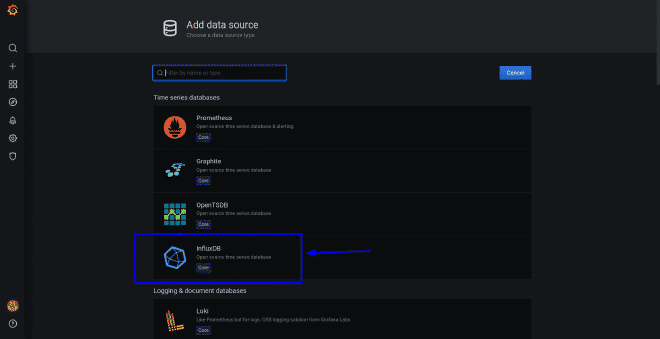

Seleccionamos Influxdb como base de datos

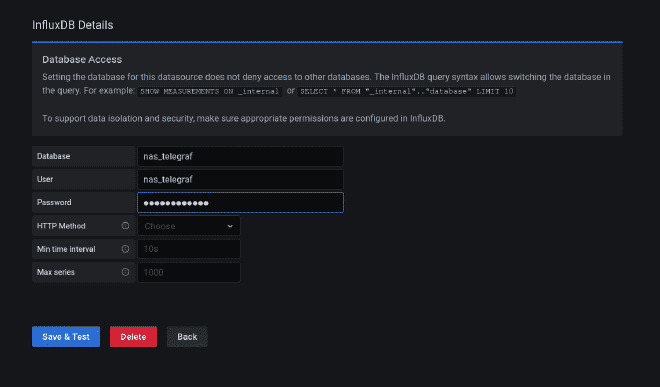

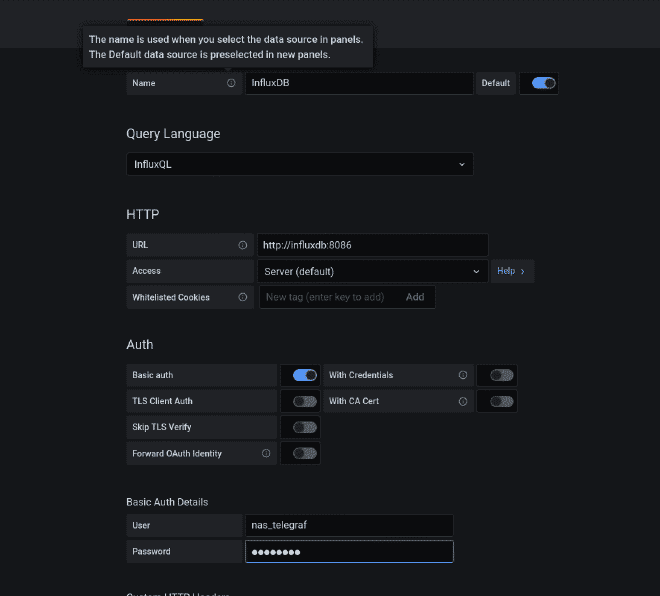

Rellenamos los datos de conexión, el usuario y contraseña son los que configuramos en el fichero docker-compose.yml
Hacemos clic en Save & Test para comprobar que funciona

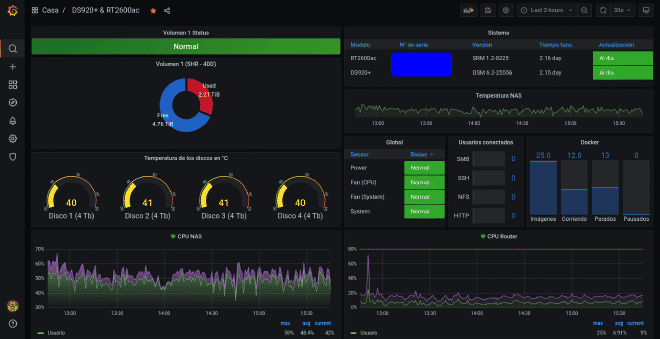

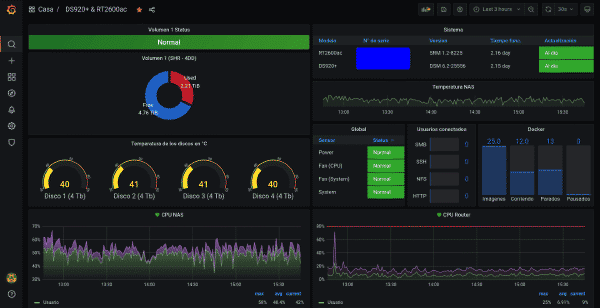

Tableros

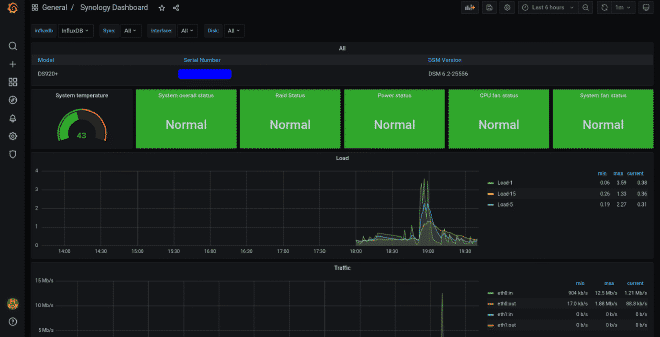

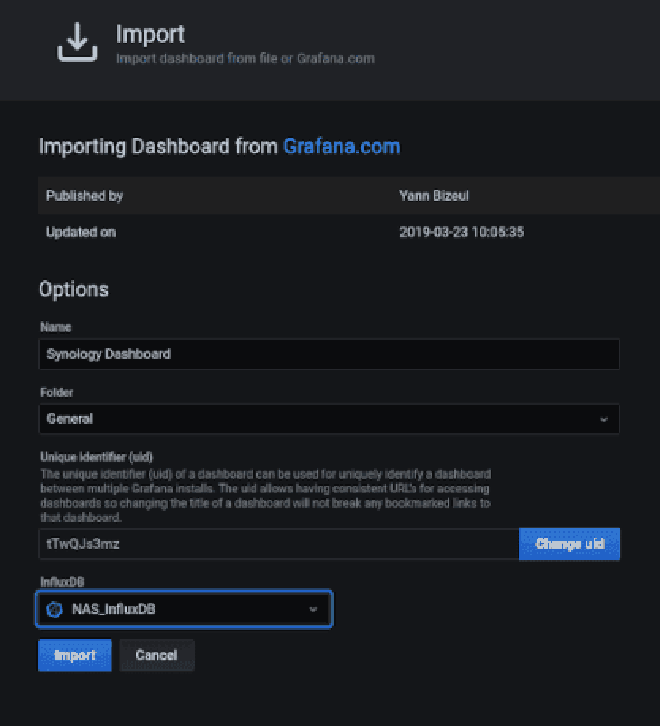

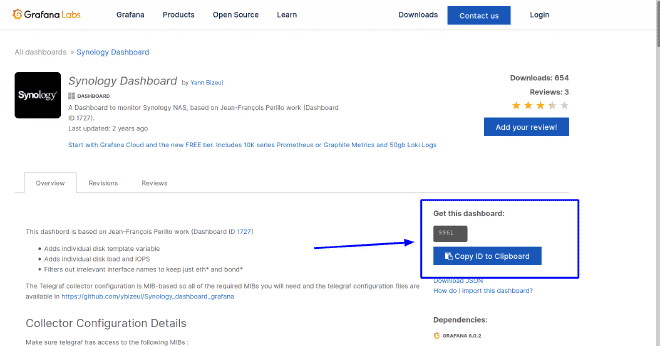

Lo mejor para empezar es que importes un Dashboard y ver como trabaja antes de decidirte a crear uno desde cero, por ejemplo el tablero 9961, aunque puedes encontrar más para Synology aquí

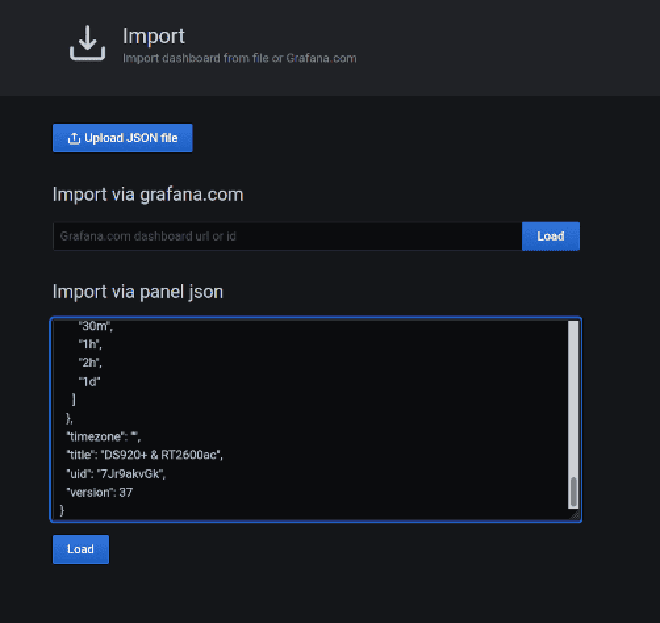

También puedes bajarte el fichero json que contiene la configuración de un tablero e importarla
Espero que te haya gustado, pasa un buen día. 🐧
